Những điều cần biết về tủ điện

Những điều cần biết về tủ điện

Tủ điện là gì, tủ điện có chức năng như thế nào và chúng được phân loại ra sao? Hôm nay tudien.org.vn sẽ giúp các bạn tìm hiểu về vấn đề đó.

1. Tủ điện là gì?

Tủ điện là nơi chứa đựng các thiết bị điện và bảng thiết bị điện như: Công tắc, cầu giao, biến thế, biến áp, … ở các công trình, nhà cửa, nhà máy… thường có hình chữ nhật hoặc hình vuông tùy theo vị trí và mục đích sử dụng.

2. Chức năng của tủ điện

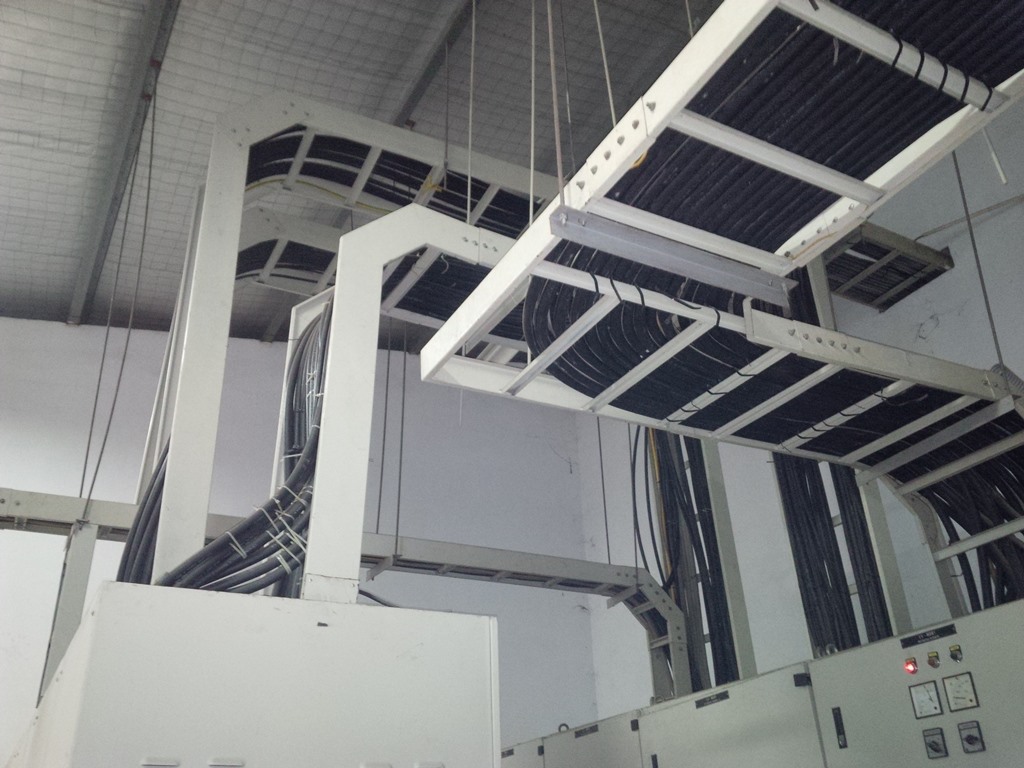

Tủ điện là một bộ phận không thể thiếu trong bất kỳ một công trình công nghiệp hay dân dụng nào, từ nhà máy điện đến các trạm biến áp, hệ thống truyền trải phân phối đến các hộ tiêu dùng điện. Nó được dùng làm nơi để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển, và là nơi đấu nối, phân phối điện cho công trình, đảm bảo cách ly những thiết bị mang điện với người sử dụng điện trong quá trình vận hành.

Tủ điện có thể được làm từ tấm kim loại hoặc composit với kích thước và độ dày khác nhau tùy theo mục đích sử dụng. Trong các ứng dụng thông thường, tủ điện thường được sơn tĩnh điện trơn hoặc sần với các màu sắc khác nhau tùy theo lĩnh vực sử dụng hoặc yêu cầu của thiết kế.

3. Phân loại các loại tủ điện phổ biến

Tùy theo chức năng, cấu tạo và mục đích sử dụng tủ điện có thể phân ra các loại tủ điện phổ biến sau đây:

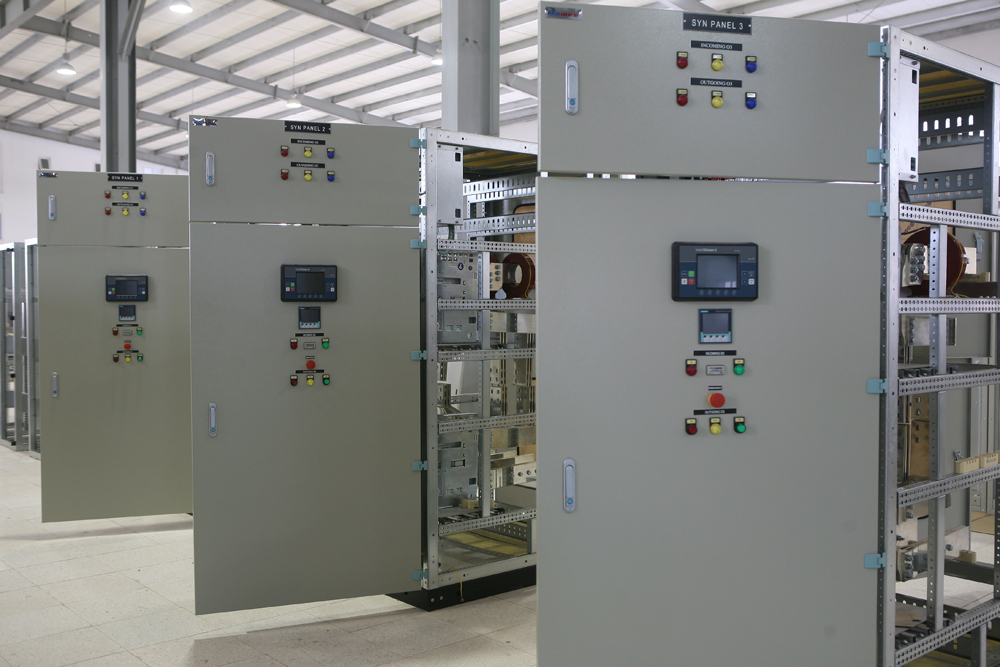

a. Tủ điện phân phối chính cho công trình (MSB)

• Tủ điện phân phối chính được chế tạo theo tiêu chuẩn IEC 60439. Vỏ tủ điện được chế tạo từ thép mạ kẽm và được sơn tĩnh điện. Các phần khác như nắp tủ điện, mặt hông và mặt sau của tủ điện có thể tháo lắp dễ dàng tạo thuận lợi cho người sử dụng trong công việc lắp đặt và bảo trì.

• Bố trí các thiết bị bên trong tủ điện có thể phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện. Tủ điện được thiết kế sử dụng trong nhà để phân phối điện cho các phụ tải công suất lớn với ưu điểm là thiết kế theo kiểu modul được đặt cạnh nhau tạo thành một hệ thống phân phối điện bao gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối.

b. Tủ điện điều khiển trung tâm

• Tủ điện điều khiển trung tâm có thể được cung cấp cả hai loại:

• Loại cố định.

• Loại không cố định (có thể kéo đi kéo lại)

• Các thiết bị được sử dụng bên trong tủ điện như khởi động mềm, bộ biến tần, bộ khởi động trực tiếp, bộ khởi động sao – tam giác, bộ khởi động bằng máy biến áp và các thiết bị bảo vệ, lập trình điều khiển và hiển thị.

• Khung và nắp tủ được chế tạo từ thép mạ điện và hoàn thiện bằng sơn tĩnh điện. Tủ điện điều khiển và bảo vệ động cơ công nghiệp, thủy lợi… Tủ điện có cơ chế vận hành như sau:

• Vận hành tại chỗ hoặc từ xa để đóng ngắt, đảo chiều quay cho các động cơ.

• Vận hành tại chỗ hoặc từ xa để thay đổi tốc độ quay của động cơ.

c. Tủ điện chuyển mạch – ATS

Tủ điện được sử dụng ở những nơi có phụ tải đòi hỏi phải cấp điện liên tục để cấp điện cho tải khi có sự cố phía nguồn lưới thường dùng là nguồn dự phòng là máy phát điện. Trong trường hợp tủ điện ATS có nhiệm vụ tự động chuyển đổi nguồn cung cấp từ lưới sang nguồn dự phòng để cấp điện trở cho nguồn tải hoạt động.

• Điện áp định mức: 380/415V

• Dòng điện định mức: 1600A/2000A/3200A/6300A

• Thời gian chuyển mạch: 5~10s

d. Tủ điện phân phối (Tủ DB)

• Tủ điện được thiết kế sử dụng trong các phân xưởng nhà máy hay phân phối điện cho một tầng trong tòa nhà. Vì vậy tủ điện phân phối được thiết kế gọn nhẹ, tính thẩm mỹ cao, an toàn và thuận tiện vận hành.

• Tủ điện DB được thiết kế chuẩn tạo điều kiện thuận lợi cho việc lựa chọn để sử dụng vào công trình. Tủ này có phân chia theo màu xanh, đỏ, vàng điều này sẽ giúp cho việc lắp đặt dễ dàng, thuận tiện cũng như công tác bảo trì sửa chữa sau này.

e. Tủ điện phòng cháy chữa cháy

• Phòng cháy chữa cháy là một vấn đề vô cùng quan trọng trong bất kỳ lĩnh vực, địa điểm nào: kinh doanh trường họ, bệnh viện, hay thậm chí là hộ gia đình. Nguy cơ từ các yếu tố cháy nổ có thể xảy ra đến bất kỳ lúc nào nếu không có sự chuẩn bị ngăn chặn cẩn thận. Tủ điện phòng cháy chữa cháy ra đời đã khiến cho hệ thống bảo vệ phòng cháy chữa cháy ngày một an toàn.

• Nguyên lý hoạt động của tủ điện phòng cháy chữa cháy:Tủ điện phòng cháy chữa cháy được đặt ở chế độ tự động, hoạt động theo một quy trình cụ thể.

• Đầu tiên, tủ điện sẽ tự động vận hành bơm bù áp, nếu như hệ thống phòng cháy chữa cháy bị rò rỉ nước.

• Thứ hai, khi báo cháy, mở vòi cứu hỏa tủ điện phòng cháy chữa cháy sẽ tự động vận hành bơm điện.

• Thứ ba, tủ điện tự động vận hành bơm xăng, nhiên liệu cần thiết mỗi khi báo cháy, mở vòi cứu hỏa mất điện.

• Cuối cùng, tủ điện phòng cháy chữa cháy có cơ chế tự động sạc và thông báo tình trạng ắc quy hiện tại cho người sử dụng.

+ Điện áp cung cấp: 3P-380V

+ Đèn báo pha

+ Đo dòng điện, điện áp

+ Báo mất pha

+ Tiêu chuẩn IP20 – IP54

+ Tủ tôn dày 2mm, sơn tĩnh điện

f. Tủ điện điều khiển chiếu sáng

Tủ điện điều khiển chiếu sáng dùng cho hệ thống các hệ thống đèn chiếu sáng trong các khu vực công cộng như: đường phố, khu đô thị, vườn hoa, công viên, cầu… hay trong các trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng sân bay, sân vận động…

• Kích thước tùy vào sơ đồ nguyên lý sẽ có thiết kế phù hợp.

• Tiêu chuẩn IP20-IP54

• Tủ tôn dày 2mm, sơn tĩnh điện

• Kết hợp với relay thời gian được cài đặt chế độ bật, tắt thiết bị chiếu sáng trong 1 khoảng thời gian được định trước.

g. Tủ tụ bù

Tủ dùng để bù công suất cho các phụ tải trong phân xưởng các dây chuyền sản xuất, các phụ tải thương mại lớn, công suất bù đến 600kVAR. Phương thức điều chỉnh dung lượng bù và bảo vệ tụ đáp ứng các yêu cầu của khách hàng.
